252kV 電纜終端瓷套

Ceramic Shells for Cable Terminal Box

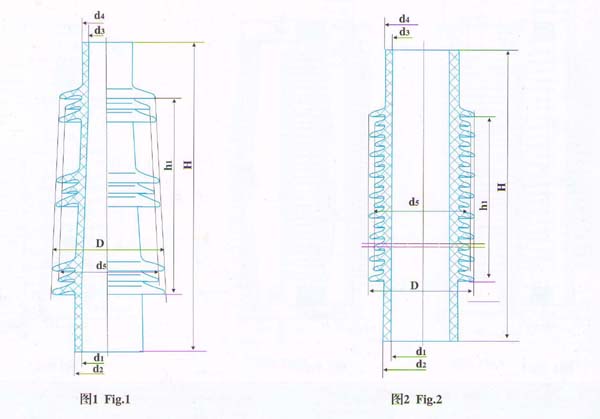

相關產品尺寸圖

關產品參數表

工廠 代號 Cat.No.	圖號 Fig. No.	額定 電壓 Rated Voltage （kV）	傘數 Shed No.	爬電距離 Creepage Distance （mm）	主要尺寸 Main Dimensions（mm）								質量 Weight （kg）
					H	D	h1	d1	d2	d3	d4	d5
3521-16	1	126	21/20	4200	1700	415	1300	245	315	145	195	379	180
3521-15	2	126	14/13	3150	1280	375	1014	205	255	205	255	335	--
3536	1	126	15/14	3906	1410	390	1120	190	250	130	174	350	201
3536-2	1	126	13/12	3100	1250	380	960	190	250	130	174	340	180
3536-4	1	126	16	2520	1326	370	1050	200	270	100	160	--	190
3536-6	1	126	12/11	3150	1326	390	990	200	260	120	178	350	190
3536A	1	126	15/14	3906	1410	402	1120	202	262	130	174	362	200
3579D	2	126	15/15	3550	1350	396	1029	--	--	216	266	338	170
3579D-1	2	126	17/17	4200	1500	396	1176	216	266	216	266	338	190
3579D-2	2	126	10/10	2350	1000	396	661.5	--	--	216	266	338	130
3564E-1	1	252	26/25	8070	2600	550	2125	300	390	160	--	490	360
3564E-2	1	252	26/25	8070	2600	550	2125	290	370	140	200	470	363
